กฎหมายบังคับอาคารไหนติดแผนผังหนีไฟ

ก.พ. 33/55 บังคับอาคารสูง 23 ม. ขนาดใหญ่พิเศษ 10000 ตร.ม. อยู่อาศัยรวม 2000 ตร.ม. ติดทุกชั้น

แผ่นเรืองแสง Photoluminescent เรืองนานแค่ไหน

PL ดูดแสงเรืองในที่มืด 8-12 ชั่วโมง ชั่วโมงแรกสว่างสุด อายุ 10+ ปี แพงกว่าอะคริลิก 30-40%

Floor Plan ต้องเป็น CAD ไหม

CAD สะดวก PDF สเก็ตช์มือก็ได้ redraw Vector ตาม ISO 7010 Design 3-5 วันส่ง Mockup ก่อนผลิต

ติดตั้งยังไงเหมาะสุด

โถงลิฟต์ 150 ซม. บันได Lobby ชั้น 1 หน้าห้องสำคัญ Standoff หรือ VHB ตามผนัง

ต้องอัปเดตบ่อยแค่ไหน

เปลี่ยน Floor Plan ต้องอัปเดต 30 วัน ตรวจทุกปีระหว่าง Fire Drill เก็บไฟล์ Vector ให้ update ง่าย

1 8

Octopus Media Solutions

ป้ายแผนผังทางหนีไฟ

$11.72 USD

~~$16.28 USD~~ $11.72 USD

Sale Sold out

Shipping calculated at checkout.

FIRE ESCAPE · PLAN · COMPLIANCE

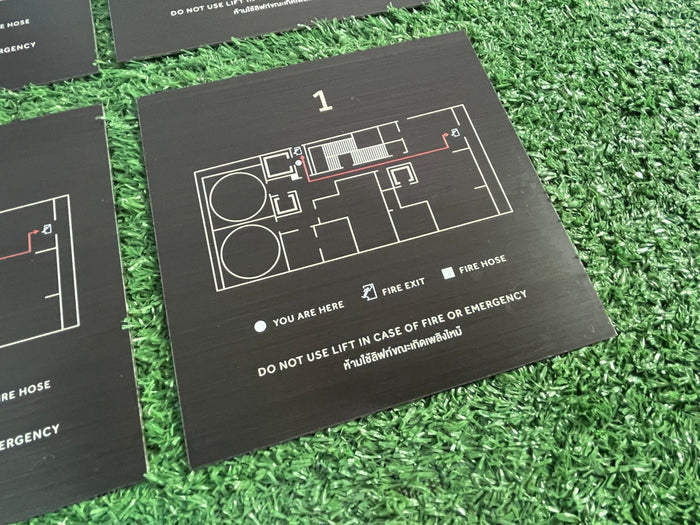

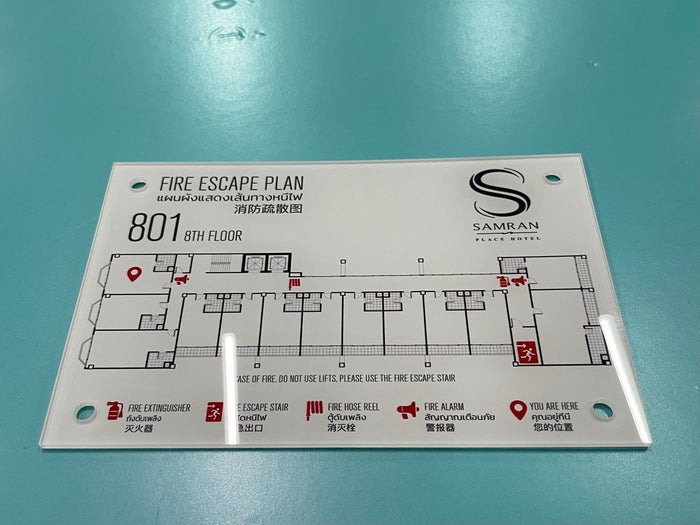

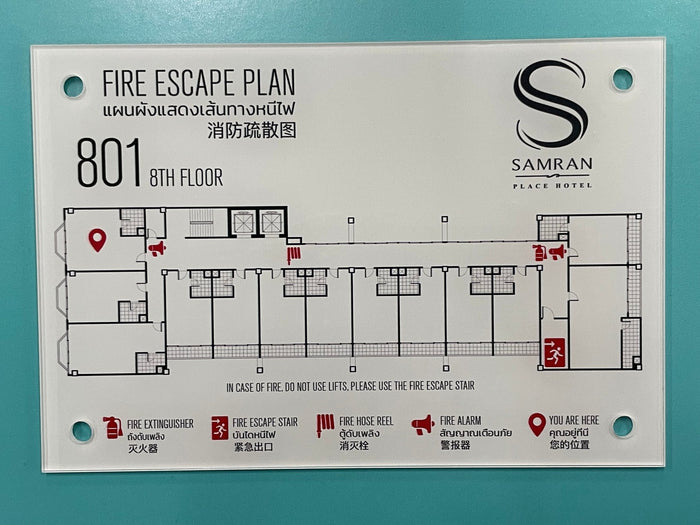

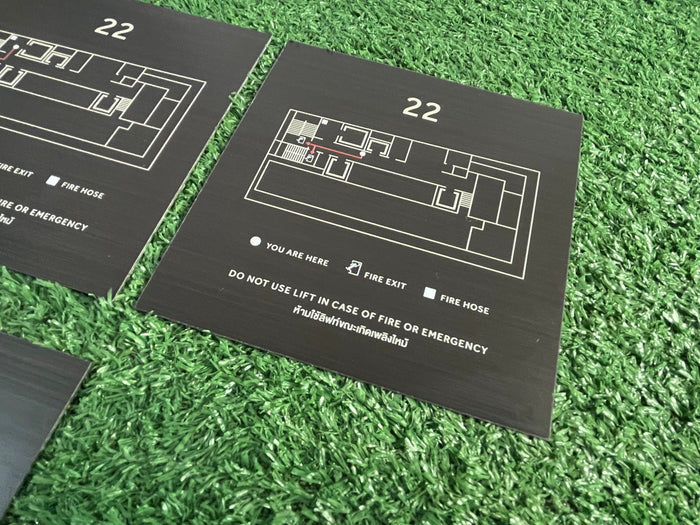

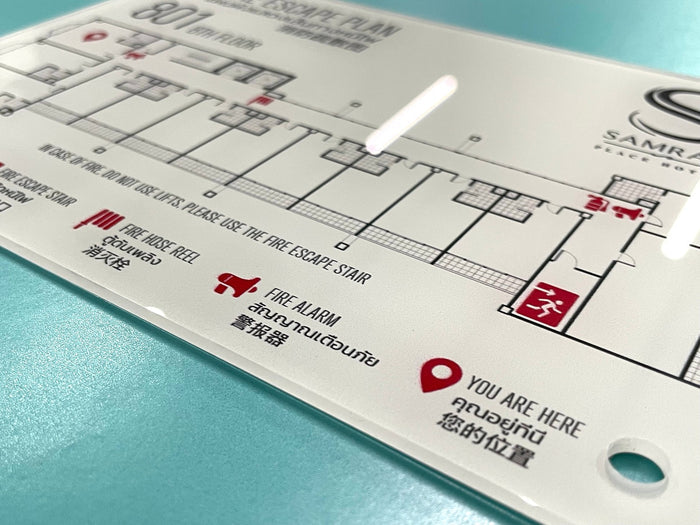

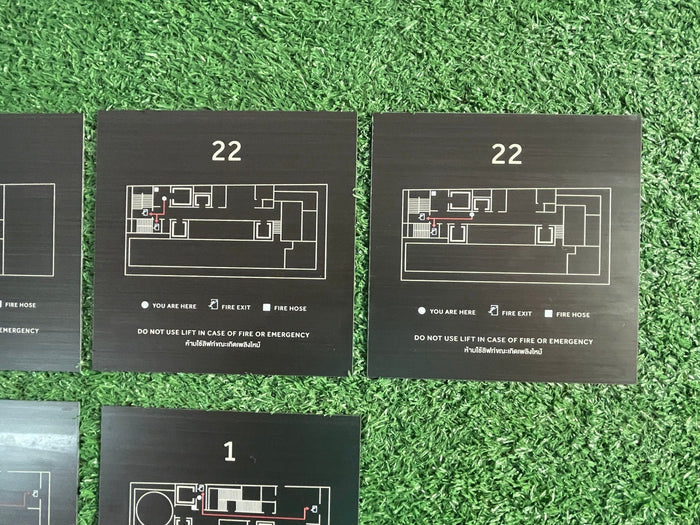

ป้ายแผนผังทางหนีไฟ Fire Escape Plan — สำหรับติดโถงลิฟต์ โถงทางเดิน และหน้าห้องพัก ตามกฎหมายอาคารสูง

แผนผังหนีไฟประจำชั้น พิมพ์ UV ความละเอียดสูง สัญลักษณ์สากล ISO 7010 ระบุ You are here ทางเดินหนีไฟ บันได ท่อดับเพลิง อุปกรณ์ฉุกเฉิน ทำชุดรายชั้น สื่อสารสม่ำเสมอทั้งอาคาร — ตามมาตรฐาน ก.พ. 33 ฉบับที่ 55

ป้ายแผนผังทางหนีไฟ (Fire Escape Plan Sign) เป็นสิ่งที่ กฎหมายไทยบังคับ ให้ติดตั้งในอาคารสูงและอาคารขนาดใหญ่พิเศษ — ตาม กฎกระทรวงฉบับที่ 33 (พ.ศ. 2535) และฉบับที่ 55 (พ.ศ. 2543) ออกตามความใน พ.ร.บ. ควบคุมอาคาร พ.ศ. 2522 — อาคารสูง (เกิน 23 เมตร) อาคารขนาดใหญ่พิเศษ (พื้นที่เกิน 10,000 ตร.ม.) และอาคารอยู่อาศัยรวม ต้องติดแผนผังหนีไฟทุกชั้นในตำแหน่งที่เห็นชัด

ข้อมูลที่ต้องมีในแผนผังหนีไฟ ประกอบด้วย: (1) จุด You are here (คุณอยู่ที่นี่) ชัดเจน (2) ทางเดินหนีไฟ แสดงเส้นทางที่ใกล้ที่สุดอย่างน้อย 2 ทาง (3) ตำแหน่งบันไดหนีไฟ (4) อุปกรณ์ดับเพลิง ถังดับเพลิง ตู้ดับเพลิง สายส่งน้ำ (5) จุดรวมพล (Assembly Point) ด้านนอกอาคาร

STANDARD ก.พ. 33/55 กฎกระทรวงอาคารสูง

LANGUAGES TH/EN + ภาษาที่ 3 ตามต้องการ

SIZE A4 – A1 หน้าห้อง — โถงใหญ่

แผนผังหนีไฟที่ดีต้องผ่าน "Test 5 วินาที" — ในสภาวะฉุกเฉินที่คนตกใจและมีควัน คนต้องเข้าใจทางหนีไฟใน 5 วินาทีแรก ใช้สัญลักษณ์สากล สีเขียว (ทางออก) คอนทราสต์สูง เส้นเส้นทางหนาและชัด ลูกศรชี้ทิศทางเด่น — เลี่ยงการใส่ข้อความยาวหรือรายละเอียดที่ไม่จำเป็น

วัสดุแต่ละรุ่นเหมาะใช้ที่ไหน

วัสดุ	เหมาะกับ	จุดเด่น	การติดตั้ง
อะคริลิก 3-8 มม.	โถงอาคาร Hotel Office	พิมพ์ UV Second Surface + รองพื้นขาว Premium	Standoff หมุดลอยสแตนเลส หรือ VHB+Primer
แผ่นเรืองแสง (PL)	โถงบันได ไฟดับฉุกเฉิน	ดูดแสงและเรืองในที่มืด เห็นทางแม้ไฟดับ	ติดผนังเรียบ/ประตู ทางเดิน/บันได
สแตนเลส Hairline 304 + UV	อาคารราชการ Lobby Premium	ทางการ Prestigious ทนทาน ไม่เป็นสนิม	หมุดยึด/โครงซ่อน
บอร์ด PP/โฟมบอร์ด + กรอบ	นิทรรศการ ติดชั่วคราว	น้ำหนักเบา เคลื่อนย้ายง่าย	ใส่กรอบ/ติดผนัง

แนวทางออกแบบให้ผ่านตรวจใช้งานจริง

You are here เด่นชัด — วงกลมสีแดงหรือสัญลักษณ์คนยืน ขนาดอย่างน้อย 1/20 ของแผนผังทั้งหมด พร้อมทิศเหนือและสัญลักษณ์อุปกรณ์ดับเพลิงกำหนดครบ

ห้ามวางข้อความชิดขอบ — เว้นขอบเงียบอย่างน้อย 10-15 มม. เพื่อให้ข้อความไม่ถูกตัดเวลาเข้ากรอบหรือเคลือบ

โถงบันได — แนะนำเพิ่มป้าย "บันได" กำกับด้านนอกประตู และแผนผังต้องแสดงจำนวนชั้นที่อยู่จากชั้นดาดฟ้าและชั้นใต้ดิน

ภาษา 2 ภาษา TH/EN — อย่างน้อย 2 ภาษาตามมาตรฐาน หากมีผู้เข้าพักต่างชาติมากเพิ่มจีน ญี่ปุ่น เกาหลี อาหรับ ได้

QR Code ไปแผนที่ออนไลน์ — option เสริม ใส่ QR Code ไปยังแผนที่ Interactive บนมือถือ ในกรณีไฟดับหรือมืดเกินจะอ่านป้าย

ออปชั่นเสริม

สติกเกอร์เรืองแสง (Photoluminescent)

เคลือบกันรอย Glossy/Matte

QR Code ไปแผนที่ออนไลน์

มุมมน R10-20 มม. เจาะรู 4 จุด

สเปคและตัวเลือก

รายการ	รายละเอียด
มาตรฐาน	กฎกระทรวงฉบับที่ 33 (2535) และ 55 (2543) / ISO 7010 สัญลักษณ์ความปลอดภัย / NFPA 170
วัสดุ Premium	อะคริลิก 3-8 มม. + UV Second Surface / สแตนเลส Hairline 304
วัสดุเรืองแสง	Photoluminescent Sticker (PL) ดูดแสงและเรืองในที่มืด 8-12 ชั่วโมง
ขนาดมาตรฐาน	A4 / A3 หน้าห้อง • A2 / A1 โถง • Custom Size ได้
กราฟิก	เส้นเส้นทาง ≥ 1.2 มม. / ฟอนต์โถง ≥ 24-32 pt / สีคอนทราสต์สูง
ภาษา	TH/EN (มาตรฐาน) + เพิ่มภาษาที่ 3 ตามความต้องการ
การจบ	มุมมน R10-20 มม. เจาะรู Ø6-8 มม. 4 จุด ลบคมขอบ
Lead Time	7-14 วัน (รวม Research Floor Plan + Design + ผลิต)
บริการครบวงจร	Survey อาคาร ออกแบบแผนผัง ผลิต ติดตั้งทุกชั้น

สั่งทำป้ายแผนผังหนีไฟ Fire Escape Plan

ส่ง Floor Plan ของอาคาร + จำนวนชั้น + ข้อมูลอุปกรณ์ดับเพลิงแต่ละชั้น ทีมออกแบบแผนผังตามมาตรฐาน ก.พ. 33/55 + ISO 7010 พร้อม Survey หน้างานและติดตั้ง

ติดต่อ LINE @OCTOPUSDESIGN เลื่อนขึ้นด้านบน

คำถามที่พบบ่อย

ตามกฎกระทรวงฉบับที่ 33/55 บังคับอาคารสูง (เกิน 23 เมตร หรือ 8 ชั้น) อาคารขนาดใหญ่พิเศษ (เกิน 10,000 ตร.ม.) และอาคารอยู่อาศัยรวม (เกิน 2,000 ตร.ม.) ต้องติดทุกชั้นในตำแหน่งที่เห็นชัดเช่น โถงลิฟต์ โถงบันได หน้าห้องพัก และต้องอัปเดตเมื่อมีการปรับปรุงอาคาร

แผ่น PL ดูดแสงจากหลอดไฟในอาคารตอนปกติ เมื่อไฟดับจะเรืองในที่มืดได้ 8-12 ชั่วโมง ความสว่างลดลงตามเวลา (ชั่วโมงแรกสว่างสุด) เหมาะสำหรับบันไดหนีไฟและโถงทางเดินที่อาจไม่มีไฟฉุกเฉิน อายุใช้งาน 10+ ปี ราคาแพงกว่าอะคริลิก UV ประมาณ 30-40%

ถ้ามี CAD (.dwg หรือ .dxf) สะดวกสุด ถ้าไม่มีส่งเป็น PDF Floor Plan จาก Architect หรือแม้แต่สเก็ตช์มือก็ได้ ทีมเรา redraw เป็น Vector ใหม่ตามมาตรฐาน ISO 7010 + สัญลักษณ์อุปกรณ์ดับเพลิง ใช้เวลา Design 3-5 วันและส่ง Mockup ให้ตรวจสอบก่อนผลิต

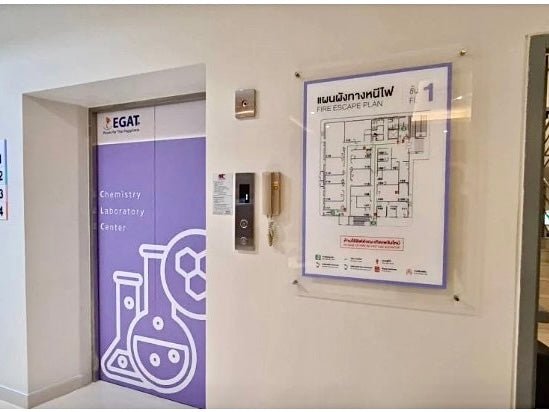

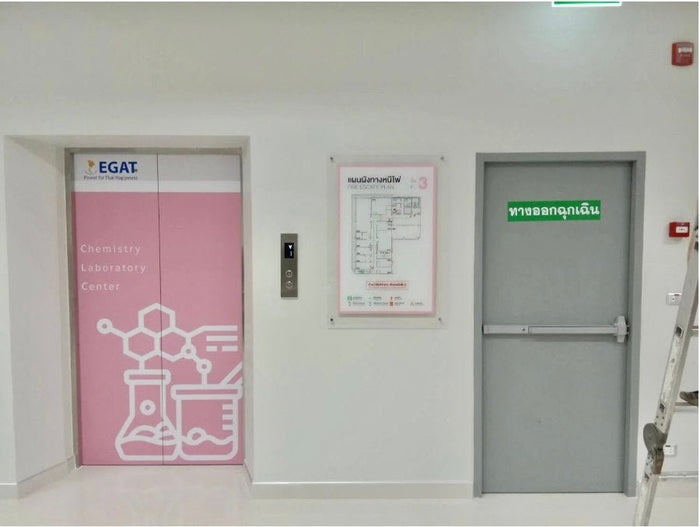

ตำแหน่งแนะนำ: (1) โถงลิฟต์ทุกชั้น ความสูง 150 ซม. จากพื้น (ระดับสายตาผู้ใหญ่ยืน) (2) โถงบันไดทุกชั้น — ติดใกล้ประตูบันได (3) หน้าห้องพักหรือห้องประชุมหลัก — แผนผังเฉพาะส่วนพื้นที่นั้น (4) Lobby ชั้น 1 — แผนผังหลักแสดงทางออกไปจุดรวมพล ใช้หมุดลอย Standoff หรือ VHB ตามวัสดุผนัง

เมื่อมีการเปลี่ยนแปลง Floor Plan ของอาคาร (เช่น ปรับปรุงห้องใหม่ เพิ่มลดประตู ย้ายอุปกรณ์ดับเพลิง) ต้องอัปเดตแผนผังทุกชั้นภายใน 30 วัน ตามที่ฝ่ายความปลอดภัยของอาคารกำหนด แนะนำตรวจสอบทุกปีระหว่าง Fire Drill ประจำปีและแก้ไขถ้าจำเป็น — เราเก็บไฟล์ Vector ไว้ให้ เมื่อต้องการ update ส่งข้อมูลเปลี่ยนมาได้เลย
